錐形彈簧設計標準

　　錐形彈簧可分為：　　

　　A） 等螺距截錐螺旋彈簧，螺旋線在底面上的投影為阿基米德螺旋線，有效環的螺距t相等。B） 螺旋角截錐螺旋彈簧如等螺旋角截錐螺旋彈簧，螺旋線在底面上的投影為對數螺旋，有效環的螺旋角an相等。其設計標準需要滿足以下要求：

　　尺寸參數和允許偏差　　

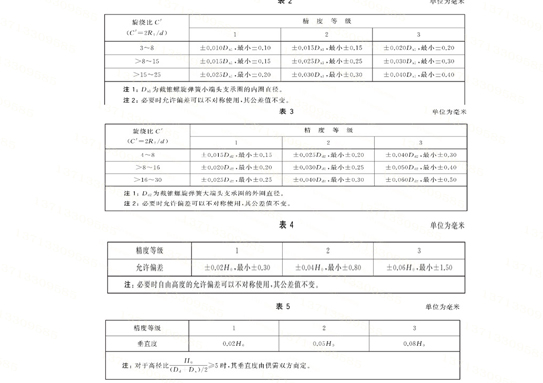

　　小端內徑以小端R為半徑，等圓0.75以上的截錐螺旋彈簧，小端支承環內徑允許偏差按表2規定。以小端R為半徑起點，形成阿基米德螺旋線圈的截錐螺旋彈簧，小端支承環內徑允許偏差見表2。支撐環的內徑尺寸根據2Rmam Murd計算。

　　大端外徑　　

　　以大端R2為半徑，截錐螺旋彈簧具有0.75或更多等圓，大端支承環外徑的允許偏差如表3所示。對于以大端R為半徑形成的阿基米德螺旋線圈截錐螺旋彈簧，大端支承環外徑的允許偏差如表3所示。支承環外徑尺寸按2R計算。

　　自由高度　　

　　自由高度H的允許偏差如表1所示。當錐形蝶形彈簧有負載要求時，自由高度偏差用作參考。

　　垂直度　　

　　對于兩端面研磨或大端面研磨的截錐螺旋彈簧，錐形螺旋彈簧小端環的外圓質點線與大端支承面的垂直度如表5所示。未檢查兩端未經磨削的截錐螺旋彈簧的垂直度，必要時供需雙方同意。
