彈簧是一種具有彈性、儲(chǔ)存能量、衡量力的大小的機(jī)械零配件，廣泛用于機(jī)械、電池、健身器材、鎖類(lèi)、玩具等中。彈簧的種類(lèi)多樣，鈦彈簧就是其中一小類(lèi)：

　　一、鈦彈簧的特點(diǎn)

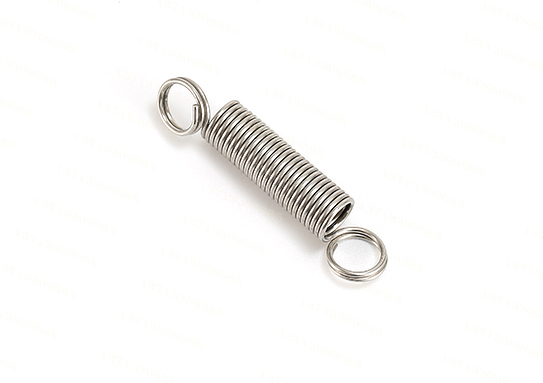

　　鈦彈簧主要有壓縮鈦彈簧、拉伸鈦彈簧、扭轉(zhuǎn)鈦彈簧和彎曲鈦彈簧等。普通圓柱鈦彈簧由于制造簡(jiǎn)單，可根據(jù)受載情況制成各種型式，結(jié)構(gòu)簡(jiǎn)單的鈦彈簧。鈦彈簧的制造材料具有很強(qiáng)的耐腐蝕性，很高的彈性極限、沖擊韌性等。鈦彈簧的制造方法大體分為冷卷法和熱卷法。鈦彈簧主要用鈦合金絲，鈦絲直徑小于8mm的一般用冷卷法，大于8mm的用熱卷法，鈦彈簧的熱處理可根據(jù)客戶要求進(jìn)行退火酸洗處理。

　　二、目前鈦彈簧的優(yōu)點(diǎn)

　　1、鈦合金彈簧具有體積小、重量輕、耐腐蝕性?xún)?yōu)良和抗疲勞等優(yōu)點(diǎn)。由于鈦合金材料的剪切模量比鋼材的大,因此,所需彎成的圈數(shù)比鋼質(zhì)彈簧的少。即使兩種材料的比重相同,由于鈦合金彈簧使用的材料少,因而重量也比鋼質(zhì)彈簧輕。在大多數(shù)情況下,鈦合金彈簧的重量比鋼質(zhì)彈簧輕60%~70%,而且鈦合金彈簧的高度設(shè)計(jì)也可以降低,可比鋼質(zhì)彈簧低50%~80%。

　　2、鈦合金彈簧的另一個(gè)優(yōu)點(diǎn)是耐腐蝕性。在標(biāo)準(zhǔn)鹽霧腐蝕疲勞試驗(yàn)中,一般鋼質(zhì)彈簧的疲勞壽命比在空氣中下降50%。在相同的試驗(yàn)中,鈦彈簧的疲勞壽命僅比空氣中下降4%。而且,與鋼質(zhì)彈簧不同的是,鈦合金彈簧不需要保護(hù)鍍層。

　　三、目前鈦彈簧的缺點(diǎn)

　　鈦合金彈簧質(zhì)量的好壞決定了彈簧的使用壽命,彈簧生產(chǎn)過(guò)程中,材料中的雜質(zhì)含量、彈簧絲材的表面質(zhì)量和熱處理工藝是影響鈦合金彈簧綜合性能的重要因素。目前,鈦合金彈簧存在如下問(wèn)題:

　　1、制造彈簧的絲材的表面質(zhì)量差。絲材表面的微裂紋,尤其是表面凹坑會(huì)成為裂紋源,在變化的工作應(yīng)力作用下,導(dǎo)致彈簧因疲勞而斷裂。

　　2、材質(zhì)的雜質(zhì)含量及熱處理制度有待改善。鈦合金表面氧化或吸氫現(xiàn)象必須研究,并采取相應(yīng)措施防止或消除。表面氧化可以采取酸洗、噴砂或者真空熱處理方法,吸氫會(huì)導(dǎo)致使用過(guò)程中產(chǎn)生氫致延時(shí)斷裂的危險(xiǎn)后果,吸氫會(huì)在熱加工或酸洗中產(chǎn)生,可進(jìn)行真空去氫退火消除。
