24小時服務熱線：
24小時服務熱線：
來源：彈簧 發布時間：2021-12-30 22:38:21
應力退火溫度和時間 彈簧定制生產廠家

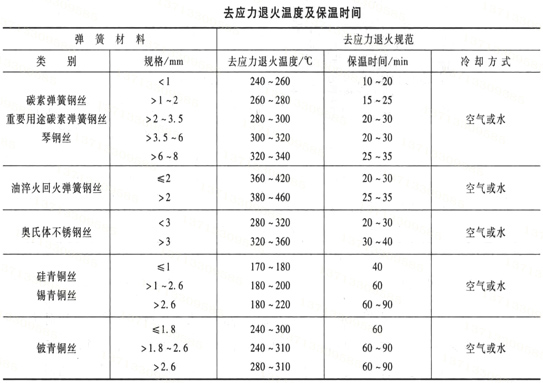

一般在170~460℃范圍內選擇去應力退火溫度。總則是材質細密時采用溫度較低，粗料則采用較高溫度。當物料直徑相等時，有些材料的強度較高，韌性稍差，那么溫度就可以稍微提高。油調質彈簧鋼絲卷繞彈簧溫度稍高于碳素彈簧鋼絲卷和鋼絲卷。

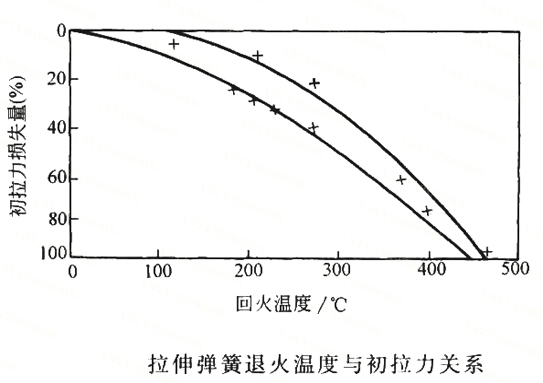

螺桿拉簧去應力退火溫度和保溫時間對彈簧初拉力影響較大，溫度低、時間短時保持的初拉力較大；如圖是測試退火溫度和初始拉力關系的數值。通常選擇溫度為200~300℃，保溫20~30min為宜。如果需要更多的初拉力，就可以把溫度降低到180℃。應該注意的是，螺桿拉伸彈簧的初拉力應該以卷簧控制為主，去應力退火溫度僅起輔助作用。
螺旋式、扭簧的二次去應力退火溫度應比一次低20℃左右，并可縮短保溫時間。
通常，經過拋丸處理的彈簧，其去應力退火溫度在180~220℃，保溫時間20~30min。
如果需要使用去應力退火方法對彈簧進行調節，其溫度應該比一般介紹的溫度高20℃左右。
