　　當設計緩沖或隔振彈簧時，彈簧的變形能，也就是在受載荷后所能吸收和積蓄的能量，應該進行計算。

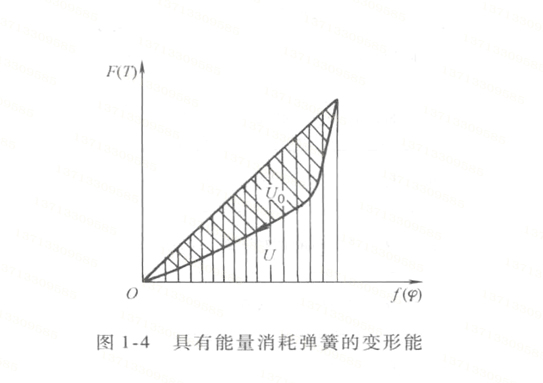

　　如圖1-4 所示載荷變形圖，其變形能對拉伸、壓縮彈簧和扭轉彈簧為圖中所式：

　　就是圖中劃垂直線陰影部的面積。

　　當特性線為直線時，則如圖（1-3a）（1-4a）

　　另外，變形能的另一表示形式為最大工作應力T或σ和彈簧材料體積V的方程，即如式（1-3b）或（1-4b）。

　　式中

　　G——彈簧材料的切變模量;

　　E——-彈簧材料的彈性模量;

　　k———比例系數，對不同類型的彈簧有不同的值。它標志著材料的利用程度，所以也稱為利用系數，其值見表1-1。

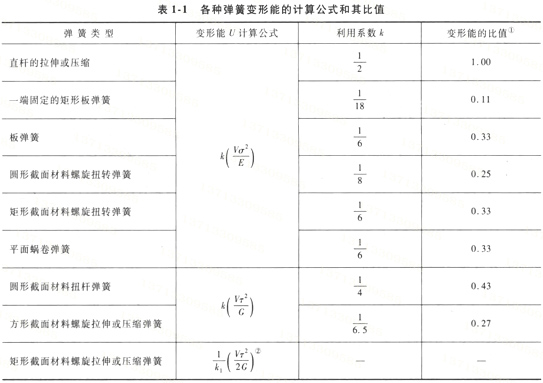

　　各種類型彈簧變形能的計算公式見表1-1。

　　從式中可以看出，變形能與模量G和 E 成反比，因此，低的模量對于要求大的變形能有利。同樣，正如以后從彈簧剛度計算式中可以看到的那樣，低的模量對彈簧剛度也有利。又變形能的大小與最大工作應力的平方成正比，增大應力就意味著要求材料有高的彈性極限，高的彈性極限也對應著高的模量。但應力是以平方形式出現的，所以在選擇材料時，它起決定性作用。

　　在設計彈簧時，為了得到大的變形能，從方程式中看出，可提高彈簧材料的體積或者應力，或者兩者同時提高。
