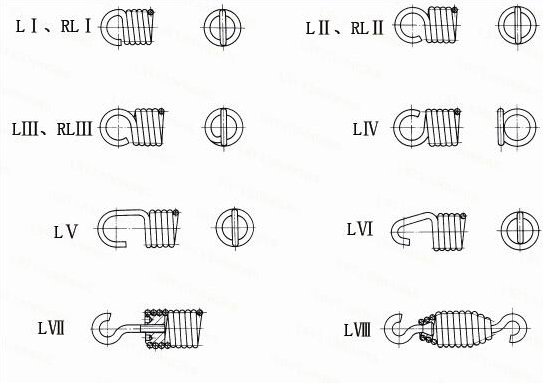

拉伸彈簧的端部結構形式

代號:LⅠ、RLⅠ,端部結構形式,半圓鉤環。
由彈簧末端的半個簧圈彎折而成,與圓鉤環比較,具有裝配空間較小,適宜于裝配位置受到空間限制的場合。彎鉤處應力較集中,易斷裂。
代號:LⅡ、RLⅡ,端部結構形式,圓鉤環。
由彈簧末端的簧圈彎至中心而成,它彎曲的曲率半徑大,故彎曲處應力集中程度較LⅢ型低,折斷的可能性較小。常用于旋繞比較小的拉簧。
代號:LⅢ、RLⅢ,端部結構形式,圓鉤環壓中心?! ?/p>
是廣泛采用的基本型式,由末端簧圈彎折壓至中心而成。鉤環為整圓形,制造簡單。成形時簧絲扭轉與彎曲嚴重,易折斷。適用于Cmm的彈簧
代號:LⅣ,端部結構形式,偏心圓鉤環?! ?/p>
由彈簧末端的簧圈彎折而成,鉤環位于簧圈邊緣切線位置,因載荷偏心和鉤環根部90°的折彎,簧絲承受大的附加應力。它適合于C=8~15,載荷較小或不重要的彈簧。
代號:LⅥ,端部結構形式,長臂小圓鉤環?! ?/p>
代號:LⅤ,端部結構形式,長臂半圓鉤環?! ?/p>
這兩種特制的鉤環加工復雜,工序多,需要專用夾具才能制造,成本高。只在有特殊需要時方采用,一般情況下都避免采用。
代號:LⅦ,端部結構形式,可調式鉤環。
把具有圓柱螺旋的螺塞旋入彈簧兩端,在螺旋塞上另加螺桿。它便于調整彈簧有效圈數,從而調整彈簧載荷。主要用于精密、重要和計量彈簧。
代號:LⅧ,端部結構形式,兩端具有可轉式鉤環?! ?/p>
彈簧端部為圓錐形,掛鉤先另行制成壓入彈簧錐體中。掛鉤可任意轉動,但鉤環加工工藝復雜,非特殊場合不宜采用。
