彈簧減震器結構原理

　　獨立懸架與非獨立懸架示意圖

　　a. 獨立懸架 b. 非獨立懸架

　　獨立懸架如圖所示，其兩側車輪安裝于斷開式車橋上，兩側車輪分別獨立地與車架（或車身）彈性地連接，當一側車輪受沖擊，其運動不直接影響到另一側車輪。非獨立懸架如圖所示。其兩側車輪安裝于一整體式車橋上，當一側車輪受沖擊力時會直接影響到另一側車輪上。

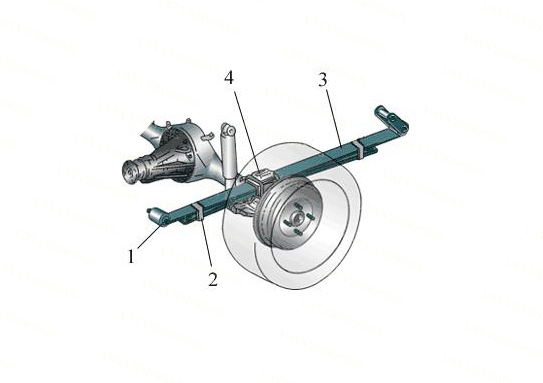

　　鋼板彈簧

　　1-卷耳 2-彈簧夾 3-鋼板彈簧 4-中心螺栓

　　鋼板彈簧可分為對稱式鋼板彈簧和非對稱式鋼板彈簧，對稱式鋼板彈簧其中心螺栓到兩端卷耳中心的距離相等如圖 (a)，不等的則為非對稱式鋼板彈簧如圖。鋼板彈簧在載荷作用下變形，各片之間因相對滑動而產生摩擦，可促使車架的振動衰減，起到減振器的作用。

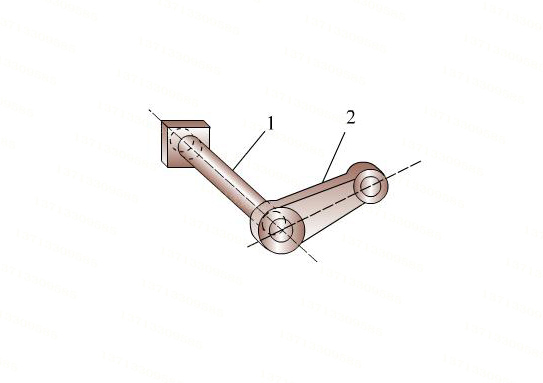

　　扭桿彈簧

　　扭桿彈簧一般用鉻釩合金彈簧鋼制成。一端固定在車架上，另一端上的擺臂2與車輪相連。當車輪跳動時，擺臂繞扭桿軸線擺動，使扭桿產生扭轉彈性變形，從而使車輪與車架的聯接成為彈性聯接。

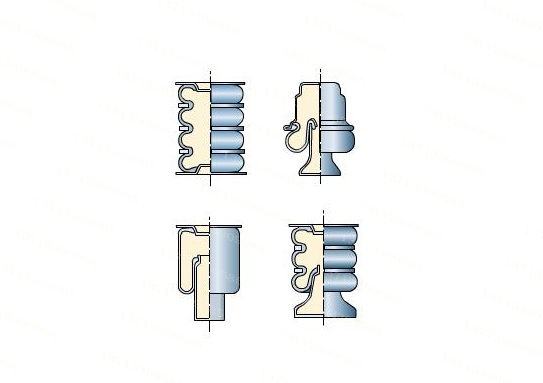

　　空氣彈簧

　　空氣彈簧主要用橡膠件作為密閉容器，它分為囊式和膜式兩種，工作氣壓為0.5～1Mpa。這種彈簧隨著載荷的增加，容器內壓縮空氣壓力升高，使其彈簧剛度也隨之增加，載荷減少，彈簧剛度也隨空氣壓力減少而下降，具有有理想的變剛度彈性特性。

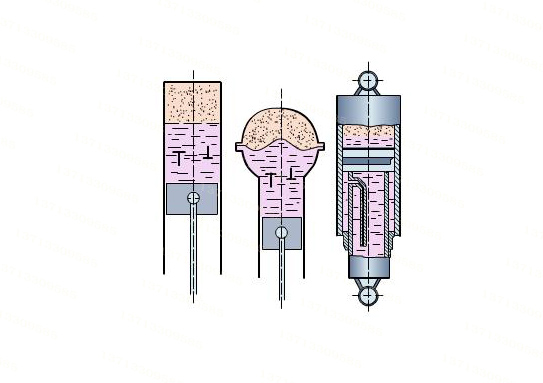

　　油氣彈簧簡圖

　　油氣彈簧以氣體（化學性質不太活潑的氣體－氮）作為彈性介質，用油液作為傳力介質。簡單的油氣彈簧（如圖4-62(a)所示）不帶油氣隔膜。目前，這種彈簧多用于重型汽車，在部分轎車上也有采用的。

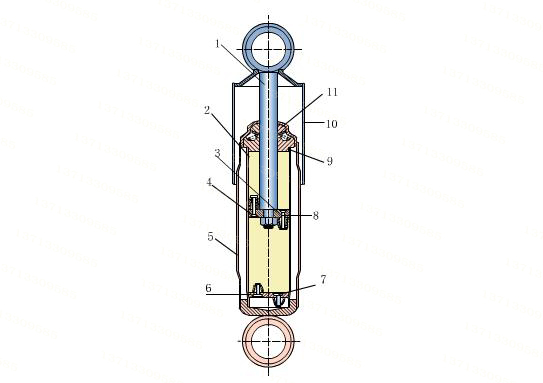

　　1-活塞桿 2-工作缸筒 3-活塞 4-伸張閥 5-儲油缸筒 6-壓縮閥 7-補償閥 8-流通閥 9-導向座-10-防塵罩 11-油封

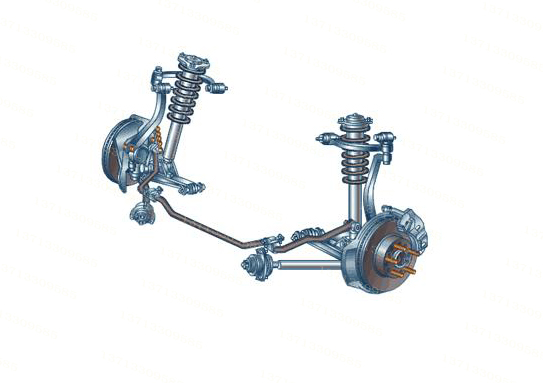

　　橫向穩定器的安裝

　　橫向穩定桿由彈簧鋼制成，呈扁平的U形，橫向安裝在汽車前端或后端（有轎的車在前后都裝橫向穩定器）。彈性的穩定桿產生扭轉內力矩會阻礙懸架彈簧的變形，減少了車身的橫向傾斜和橫向角振動。
