24小時(shí)服務(wù)熱線：
24小時(shí)服務(wù)熱線：
來源：彈簧百科 發(fā)布時(shí)間：2021-10-04 16:35:36
彈簧的常用材料及性能
彈簧是機(jī)械設(shè)備中重要的零件，而其工作狀態(tài)的好壞往往取決于所用材料的狀態(tài)，材料的品質(zhì)對彈簧的性能起到?jīng)Q定性的作用。
彈簧的常用材料及性能

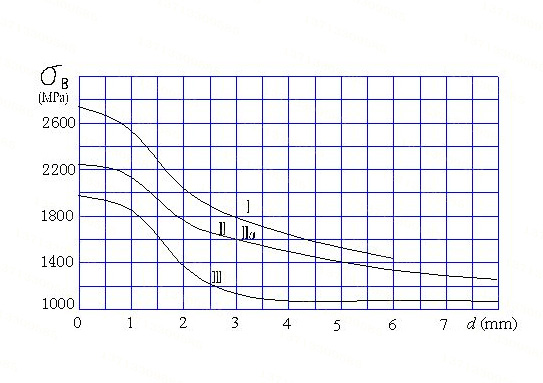

為了保障彈簧能夠可靠地工作，其材料除應(yīng)滿足具有較高的強(qiáng)度極限和屈服極限外，還必須具有較高的彈性極限、疲勞極限、沖擊韌性、塑性和良好的熱處理工藝性等。表1列出了幾種主要彈簧材料及其使用性能。實(shí)踐中應(yīng)用最廣泛的就是彈簧鋼，其品種又有碳素彈簧鋼、低錳彈簧鋼、硅錳彈簧鋼和鉻釩鋼等。圖1給出了碳素彈簧鋼絲的抗拉強(qiáng)度極限。
類別 | 代號 | 許用扭應(yīng)力[τT] | 許用彎曲應(yīng)力[σb]/MPa | 切變模量G/GPa | 彈性模量E/GPa | 推薦硬度范圍HRC | 推薦使用溫度°C | 特性及用途 | |||
Ⅰ類彈簧 | Ⅱ類彈簧 | Ⅲ類彈簧 | Ⅰ類彈簧 | Ⅱ類彈簧 | |||||||
鋼絲 | 碳素彈簧鋼絲 | 0.3σb | 0.4σb | 0.5σb | 0.5σb | 0.625σb | 81.5～78.5 | 204～202 | - | -40～120 | 強(qiáng)度高，性能好，適于做小彈簧 |
60Si2Mn | 471 | 627 | 785 | 785 | 981 | 78.5 | 197 | 45～50 | -40～200 | 彈性好，回火穩(wěn)定，易脫碳，適于做受大載荷的彈簧 | |
65Si2MnWA | 560 | 745 | 931 | 931 | 1167 | 47～52 | -40～250 | 強(qiáng)度好，耐高溫，彈性好 | |||
30W4Cr2VA | 442 | 588 | 735 | 735 | 920 | 43～47 | -40～350 | 高溫強(qiáng)度好，淬透性好。 | |||
50CrVA | 45～50 | -40～210 | 高疲勞強(qiáng)度，淬透性和回火穩(wěn)定性好 | ||||||||
不銹鋼 | 1Cr18Ni9Ti | 324 | 432 | 540 | 540 | 677 | 71.5 | 193 | - | -250～300 | 耐腐蝕，耐高溫，適于做小彈簧 |
4Cr13 | 442 | 588 | 735 | 735 | 920 | 75.5 | 215 | 48～53 | -40～300 | 耐腐蝕，耐高溫，適于做大彈簧 | |
Co40CrNiTiMo | 500 | 666 | 834 | 834 | 1000 | 76.5 | 197 | = | -40～500 | 耐腐蝕，高強(qiáng)度，無磁，高彈性 | |
青銅絲 | Qsi-3 | 265 | 353 | 442 | 442 | 550 | 40.2 | 93 | HB90～120 | -40～120 | 耐腐蝕，防磁好 |
QSn4-3 | 39.2 | ||||||||||
Qbe2 | 353 | 442 | 550 | 550 | 735 | 42.2 | 129.5 | 37～40 | 耐腐蝕，防磁，導(dǎo)電性及彈性好 | ||
聯(lián)系微信
東莞超意彈簧廠 版權(quán)所有[BMAP GMAP]粵ICP備2021009433號在線客服系統(tǒng)
