圓錐螺旋壓縮彈簧的設計公差

　　錐形螺旋壓縮彈簧的設計公差按GB/T 30817-2014標準執行。該標準有三個公差等級，可根據需要選擇。應注意，要求的公差精度越高，生產成本越高。因此，應選擇最合適的，而不是精度最高的。

錐形彈簧

　　小端內徑　　

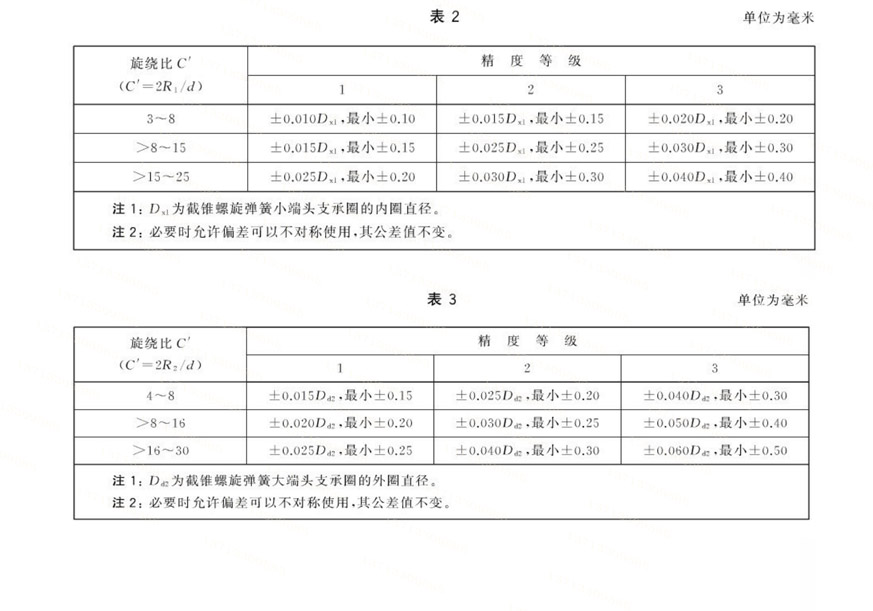

　　以小端R為半徑，等圓0.75圈及以上的截錐螺旋彈簧，小端支承環內徑的允許偏差應符合表2的規定。以小端R為半徑起點，形成阿基米德螺旋線圈的截錐螺旋彈簧。小端支撐環內徑的允許偏差如表2所示。支撐環內徑尺寸按2R，-d計算。

　　大端外徑　　

　　以大端R為半徑，等圓0.75圈及以上的截錐螺旋彈簧，大端支承環外徑的允許偏差符合表3的規定，大端R為半徑起點形成的阿基米德螺旋的截錐螺旋彈簧。大端支承環外徑允許偏差見表3，支承環外徑按2R、+d計算。

　　自由高度　　

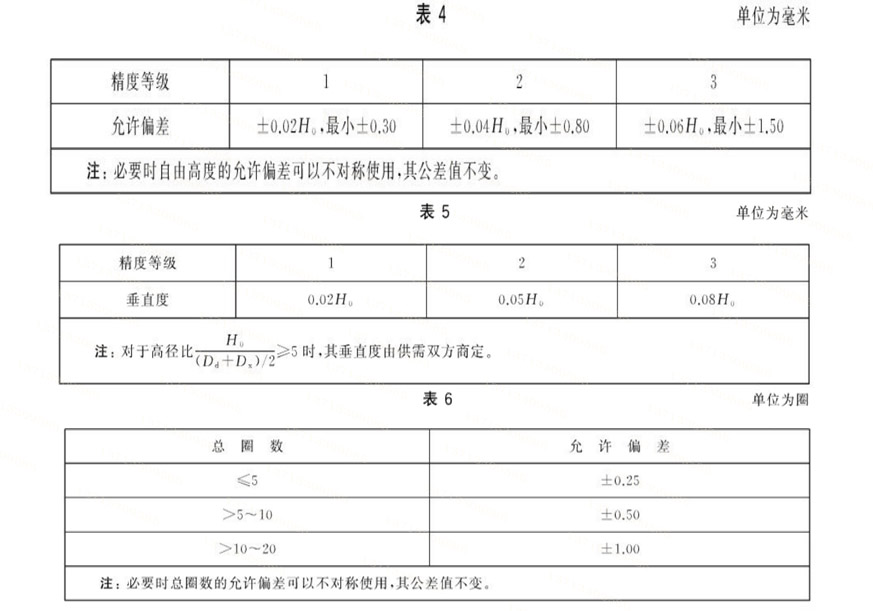

　　自由高度H的允許偏差符合表4的規定。當截錐螺旋彈簧有負載要求時，自由高度的偏差作為參考。

　　垂直度　　

　　兩端磨平或大端面磨平的截錐螺旋彈簧。在自由狀態下，截錐螺旋彈簧小端環外圓元素線與大端支承面的垂直度應符合表5的規定。未評估兩端未研磨的截錐螺旋彈簧的垂直度，必要時由供需雙方協商。

　　平行度　　

　　如有特殊需要，截錐螺旋彈簧兩端與地面的平行度偏差由供需雙方協商。

　　總圈數　　

　　截錐螺旋彈簧的總轉數n，允許偏差符合表6的規定。當有負載要求時，總轉數用作參考。如有特殊要求，由雙方協商解決。

　　螺距　　

　　等螺距截錐螺旋彈簧的螺距僅供制造時參考，不作為驗收依據。

　　螺旋角　　

　　等螺旋角截錐螺旋彈簧的螺旋角a供制造時參考。當圖紙中需要標記時，可將其轉換為瀝青進行標記，但不作為驗收依據。
