介紹了圓錐彈簧的沖壓模具設計。介紹了一種用沖壓法加工螺旋彈簧錐形頭的錐形彈簧模具，并對沖壓過程中應注意的問題和模具參數設計進行了劃分。

　　圓錐彈簧模具結構及工作過程

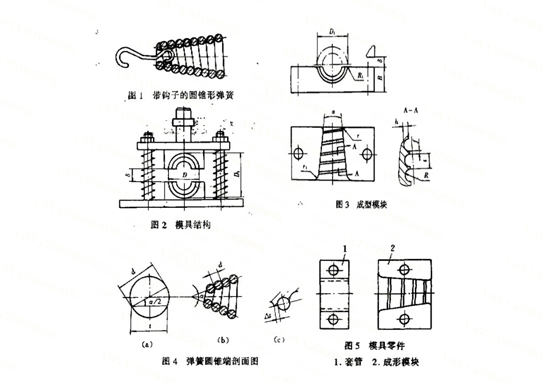

　　圖1所示的圓錐端彈簧在帶有沖壓模的沖床上加工。實踐證明，可以取得令人滿意的效果。錐形彈簧模的結構如圖2所示。將彈簧的一端放入上模和下模之間的工作件中。在連續沖壓下，彈簧在旋轉時軸向移動。在沖壓過程中，彈簧受到壓縮和擠壓，導致復雜的彎曲變形。由于上模設有錐形螺旋槽，彈簧外徑逐漸變小，鋼絲沿軸向旋轉延伸，使長度尺寸向兩端延伸。雖然彈簧軸有時會向下移動，但在沖壓成形過程中彈簧會旋轉多次，因此可以及時糾正偏心現象。在沖壓結束時，彈簧可向前和向后按壓數次，并通過其彈力使軸線一致。如果提前在彈簧孔端放置卸扣，錐形端的鋼絲將其緊緊包裹在錐形端孔中，從而組裝成型。

　　沖模上下成形模均采用Crl2鋼，淬火至50～50～55HRC，其中槽螺旋面的幾何形狀差異及相關參數的選擇直接影響到加工質量和端部幾何形狀。

　　圓錐彈簧模具幾何參數的選擇

　　上下模的幾何形狀如圖3所示，相關參數只有在試驗后才能確定。

　　螺距、齒寬和螺紋凹槽有效深度的測定。如果彈簧采用60Siena鋼絲軋制，由于鋼絲強度較低，在熱處理之前，彈簧的錐形端用錐形彈簧模具沖孔。線徑d作為下模和下模的節距，實踐中當At=d-t有微小誤差時，可沖出合格產品。如果彈簧是用碳鋼絲軋制的，如果用模具沖壓，會出現許多問題。由于碳素鋼絲強度高，沖壓時上、下模的尖峰經常被鋼絲壓碎，彈簧表面出現線性深痕，甚至鋼絲圈之間出現0.3~0.5的間隙。如果上下模具的節距更改為“=DCOSG/2），情況將明顯改善（錐角）。

　　改進后的成形模在帶有車削錐度裝置的車床上加工，因此有必要使車床進給節距t=dcos（a/2）。只有這樣，上下模具中的螺旋圓形槽才能完全吻到彈簧的錐形端（見圖）。如果t=d，螺紋螺距如圖4c所示。則槽為1：鋼絲為半周向，不能與鋼絲表面完全接觸。如果每個閨房產生一個增量△ ￡, 會有累積的錯誤。t=dcos（a/2）沖孔的錐形端面不會產生間隙。表面質量很好。為了避免蜂頂開裂，應將峰值設計為=（1/）多次沖孔的金屬絲使成形模中的槽彌補了車削節距誤差，這不僅提高了槽表面的強度，而且提高了槽的平滑度，延長了模具的使用壽命。

　　確定大小端直徑D、上下模具平面間隙D和圓角R

　　實驗中使用了D=D、 但沖壓后彈簧表面出現毛刺和凸緣，這主要是由于當鋼絲彈簧的外徑通過沖壓減小時，鋼絲表面被成形模塊的四個棱角強烈擠壓所致。如果將棱角變?yōu)榇髨A角，使R=D/4（見圖3），D=1.1D，鋼絲在接觸開始時容易滑入槽中，不會劃傷和產生法蘭，從而保證加工質量。

　　由于鋼絲有一定的回彈，為達到質量要求，需使錐形彈簧模具在閉合時模腔尺寸小于彈簧外徑，從而使彈簧回復后達到圖紙要求尺寸，小端直徑一般以不大于彈簧圓錐小靖外徑為佳。導柱外邊的壓簧(見圖2)主要起調節上、下模間隙、便于拆卸和控制彈簧質量的作用，根據經驗可取d=(3／4)d。工作作前應校正摸具的閉合高度，使8=0或留0．5ram間隙。

　　沖壓過程中應注意的問題

　　(1)經常清洗凹槽內的雜質、污物，加油潤滑，保持凹槽內光潔，才能保證彈簧錐端的表面質量。

　　(2)在錐形彈簧模具前端人口部分加1個套管，如圖5所示。套管固定在底板上，并使其與模具中心高度一致，起穩定導向和支承的作用。

　　(3)這種沖壓工藝回彈力較大，機床振動頻繁，在操作中要注意機床的曲軸、制動及錐形彈簧模具連接處的螺釘是否松動，以免發生事故。
