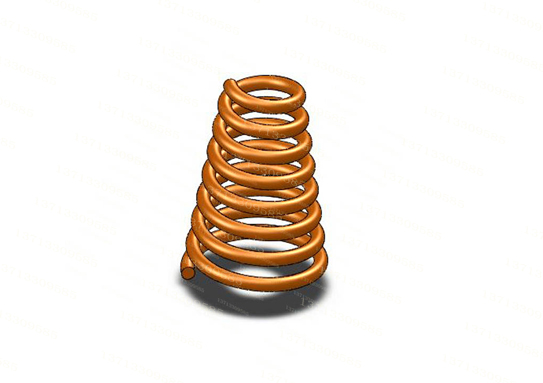

solidworks畫塔形彈簧的方法

　　思路可參考下面的經驗：用塔形曲面與螺旋形曲面相交，得到塔形螺旋線，再掃描得出塔形彈簧。

　　9solidworks畫矩形彈簧（更簡捷）

　　solidworks

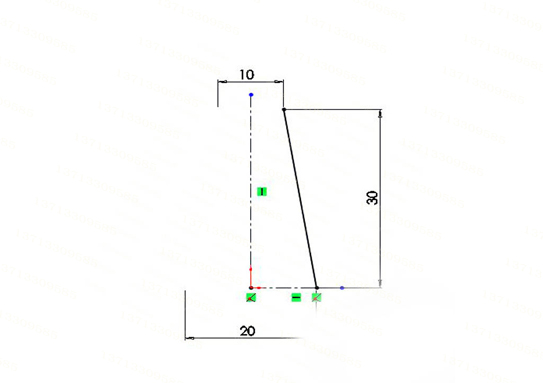

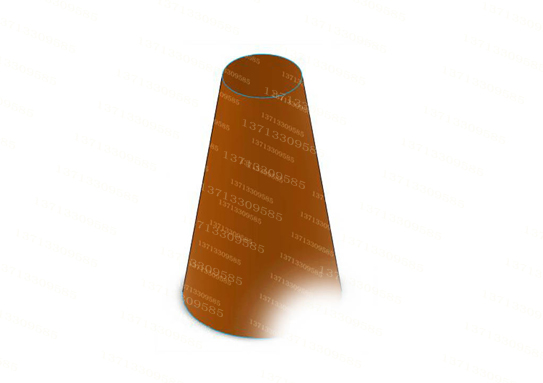

　　1、【插入】→【曲面】→【旋轉曲面】，草繪塔形截面圖，旋轉360°得到塔形曲面。注意：該草繪中的尺寸將決定彈簧的形狀尺寸，草繪時下端面以上視基準面為基準，旋轉中心過原點以豎直線為軸。

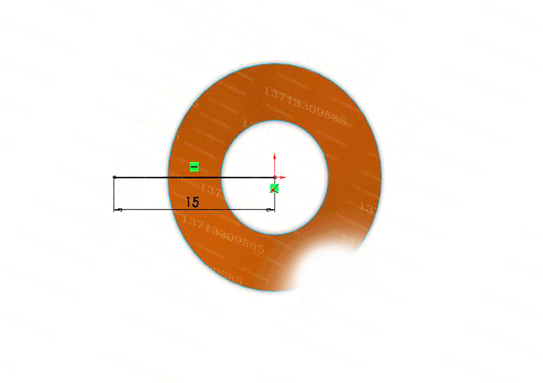

　　2、草繪橫線：以上視基準面為草繪面，過原點畫水平衡線，長度大于塔形底面半徑。

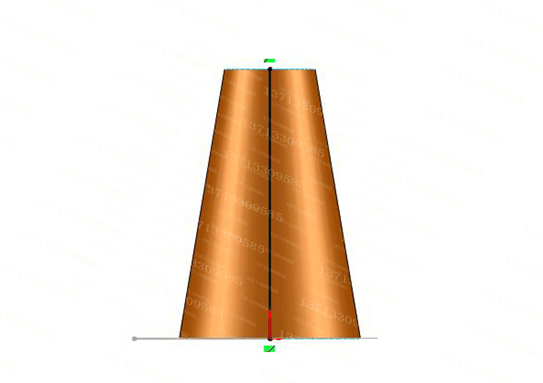

　　3、草繪豎線：以前視基準面為草繪面，過原點畫豎直線，高度等于塔形曲面高度。

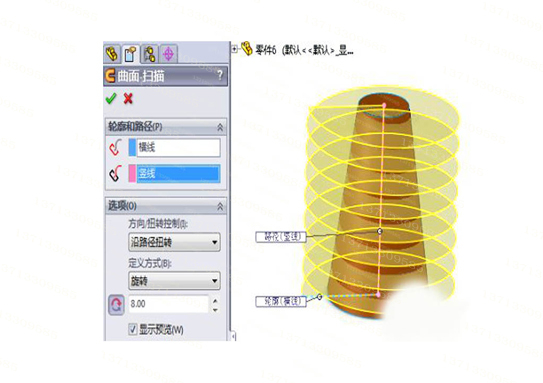

　　4、【插入】→【曲面】→【掃描曲面】，輪廓選擇橫線，路徑選擇豎線，【選項】中，“方向/扭轉控制”選擇“沿路徑扭轉”，“定義方式”選擇“旋轉”，設置好扭轉方向和圈數，即可完成螺旋形曲面的繪制。

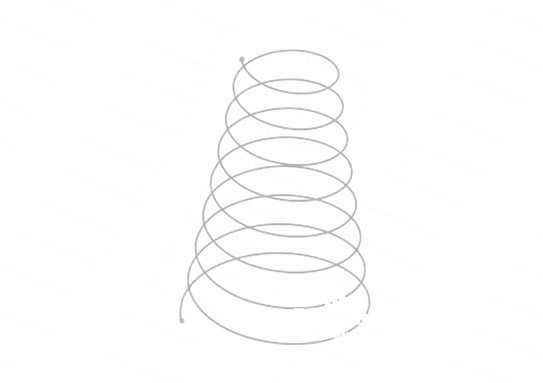

　　5、【工具】→【草圖工具】→【交叉曲線】，選擇塔形曲面與螺旋形曲面，即可生成塔形螺旋線，隱藏之前繪制的塔形曲面和螺旋形曲面，顯示塔形螺旋線。

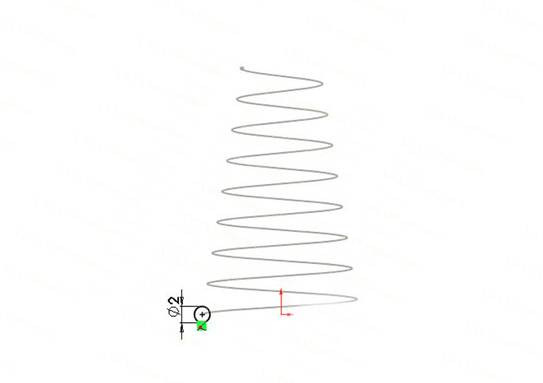

　　6、上視基準面上，以塔形螺旋線起點為圓心，繪制圓。注意：圓直徑大小即為彈簧的粗細。

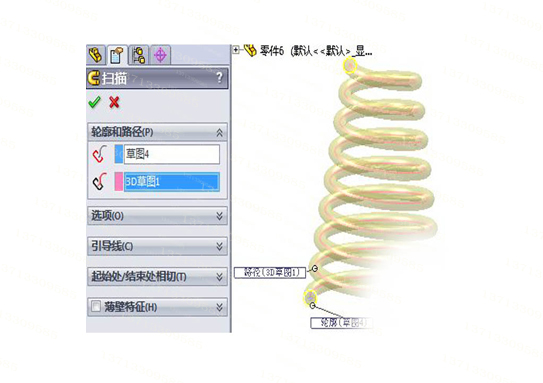

　　7、以圓為輪廓，塔形螺旋線為路徑，即可掃描完成塔形螺旋彈簧的繪制。

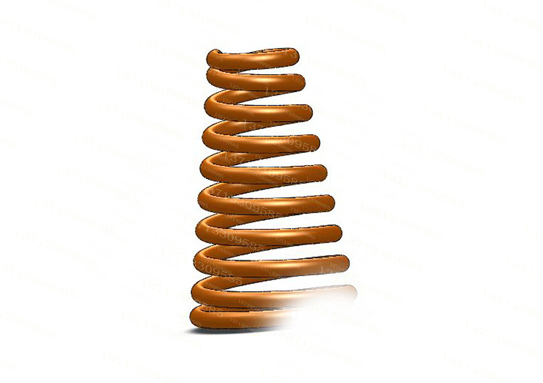

　　8、最后，彈簧兩端加上并圈，更接近實際彈簧的模型。（兩端并圈的畫法，可參照本篇作者其他經驗中的分享）

　　9、總結：異形彈簧的畫法，基本思路都差不多。無非是先采用曲面相交等方式，得到螺旋線，再以螺旋線為路徑完成彈簧的掃描。
